Pastāvīgā magnēta bezsuku motora magnēts

Daži Ievads Pastāvīgā magnēta brushless motors

Kas ir pastāvīgā magnēta bezsuku motors?

Bezsuku motors ir tipisks mehatronikas produkts, kas sastāv no motora korpusa un vadītāja. Tā kā bezsuku līdzstrāvas motors darbojas paškontroles režīmā tas nepievienos rotora palaišanas tinumu, piemēram, sinhrono motoru, kas iedarbināts ar lielu slodzi mainīgas frekvences ātruma regulēšanā, kā arī neradīs svārstības un soli, kad slodze pēkšņi mainās. Mazo un vidējo bezsuku līdzstrāvas motoru pastāvīgajos magnētos tagad galvenokārt tiek izmantoti retzemju neodīma dzelzs bora (Nd-Fe-B) materiāli ar augstu magnētiskās enerģijas līmeni. Tāpēc retzemju elementu apjoms pastāvīgā magnēta bezsuku motors ir par vienu rāmja skaitli mazāks nekā trīsfāžu asinhronajam motoram ar tādu pašu ietilpību.

Bezsuku motora prasības magnētam

Pastāvīgie magnēti tiek izmantoti bezsuku motora rotorā, kas galvenokārt ir neodīma magnētu bloki un neodīma magnēta flīzes. stators ir ierosmes spole, bet arī pastāvīgā magnēta struktūra iekšpusē ir atšķirīga, kas bieži tiek sadalīta virsmas stiprinājuma tipā un iestrādātajā veidā.

Atšķirība ir:

Virsmas stiprinājuma tiešā kvadrāta ass induktori Ld un Lq ir vienādi, ar lielu gaisa spraugu, nelielu magnētisko vājināšanās spēju un ierobežota ātruma paplašināšanas spēja.

Iestrādāta maiņstrāvas-līdzstrāvas ass indukcija: Lq > Ld, maza gaisa sprauga un laba magnētiskās vājināšanās spēja.

Bezsuku motora magnēta veiktspējas prasības

Bezsuku motors galvenokārt izmanto augstas veiktspējas retzemju neodīma magnētu, jo motora jauda ir cieši saistīta ar magnēta veiktspēja. Var saprast, ka neodīma magnēta tilpums un pakāpe nosaka motora maksimālo jaudu.

Prasības bezsuku motora magnēta formai

Bezsuku motora magnēta forma galvenokārt ietver kvadrātveida magnētu, flīžu (loka) magnētu, Gredzena magnētu un maizes magnētu.

Kvadrātveida magnēta priekšrocības: vienkārša apstrāde un salīdzinoši lēta cena

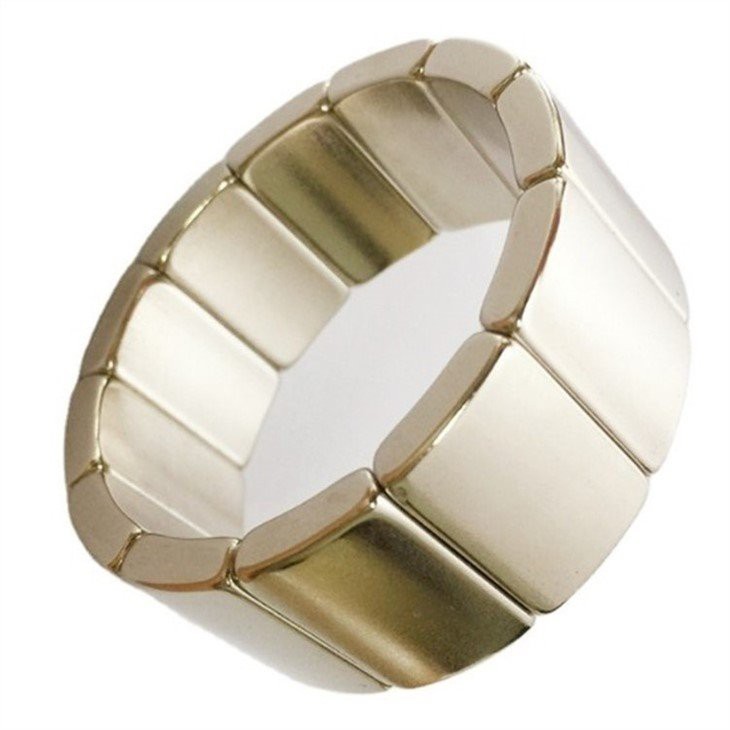

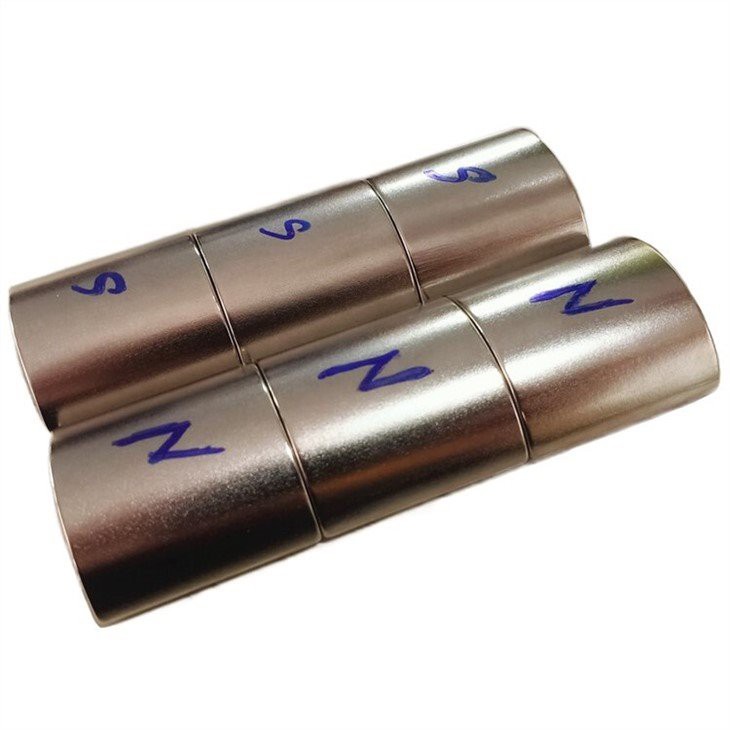

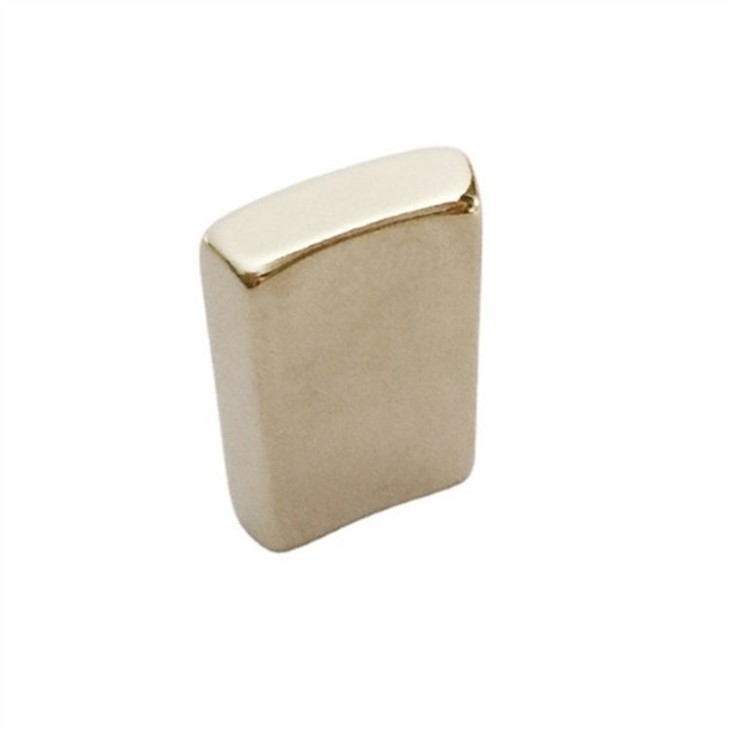

Flīžu / loka magnēta priekšrocības: loks var nodrošināt, ka gaisa sprauga starp magnētu un silīcija tērauda loksni ir konsekventa, un tā ir pārāka uz kvadrātveida magnētu ar jaudu un efektivitāti.

Maizes formas magnēta priekšrocības: pēc profesionāļu domām, viņi domā, ka šāda veida magnētam ir labāka iedarbība nekā loka magnētam.

Gredzena magnēta priekšrocības: ērta uzstādīšana, izcila veiktspēja, augstas klases parasti izmantojiet gredzenu.

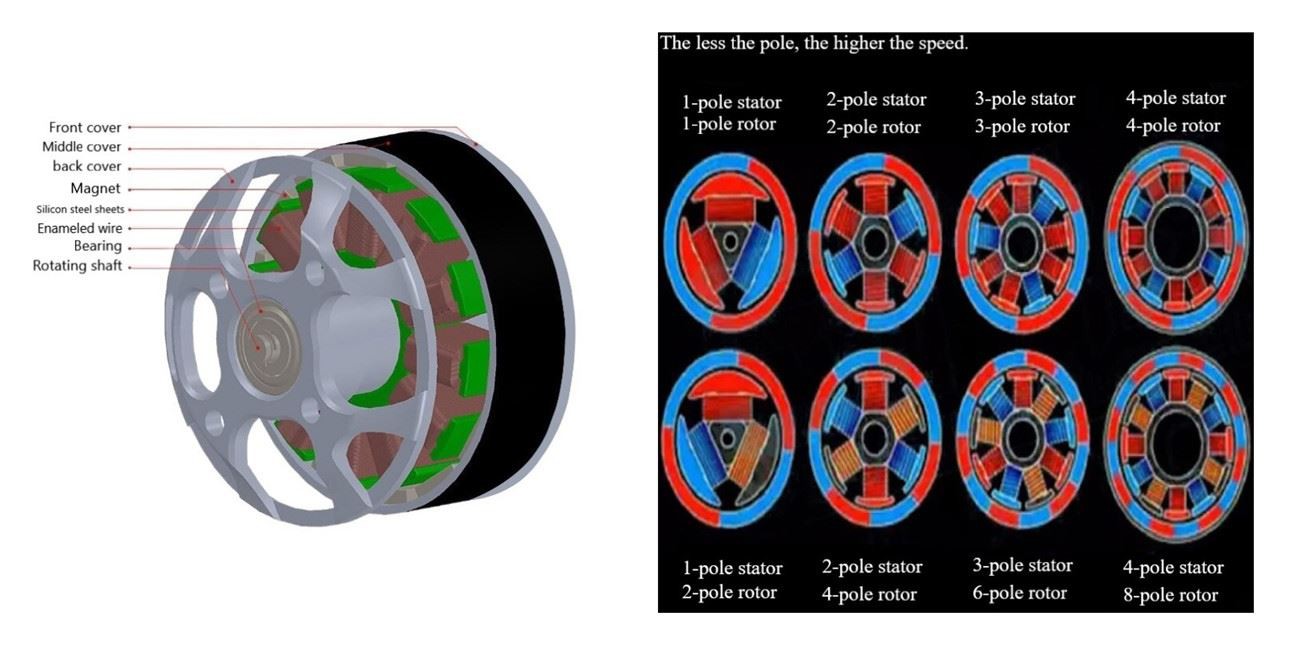

Prasības bezsuku motora magnētu stabu skaitam

Jo mazāk pola, jo lielāks ātrums. Kā parādīts attēlā iepriekš.
