Neodīma iegremdēts magnēts

Neodīma iegremdēts magnēts

Neodīma magnēti, plaši pazīstami kā NdFeB magnēti, ir augstas veiktspējas retzemju pastāvīgais magnēts, kas izgatavots no neodīma, bora un dzelzs sakausējuma. Saķepināts neodīma magnēts ir pieejams plašā formu un izmēru diapazonā. Neodīma iegremdētais magnēts ir funkcionāls magnēta gredzena veids, kura viena gala virsma ir parādīta kā standarta gredzens, bet otra gala virsma ir ar leņķi iegremdētu caurumu. To parasti mēra pēc ārējā diametra, cauruma diametra, galvenā diametra, dziļuma un leņķa. Leņķis parasti ir 90 grādi. Tā iegremdētais caurums nodrošina ērtu veidu, kā droši nostiprināt magnētus gan uz magnētiskas, gan nemagnētiskas virsmas, izmantojot atbilstošu standarta iegremdēto skrūvi. Gandrīz pilnībā neodīma iegremdētie magnēti ir magnetizēti gar tā aksiālo asi. Turklāt iegremdētais caurums ir pieejams arī neodīma bloka magnētā un neodīma loka magnētā.

Neodīma iegremdējamos magnētus parasti izmanto kopā ar skrūvēm. Iegremdējamie magnēti ir sadalīti viena cauruma un vairāku caurumu, un to formas var iedalīt arī apļveida iegremdēšanas magnētos, kvadrātveida iegremdēšanas magnētus un flīžu iegremdēšanas magnētus (vai magnētos ar caurumiem); Parasti urbuma izmērs ir apzīmēts ar lielo burtu D, d1 apzīmē urbuma diametru, d2 apzīmē iekšējā cauruma apertūru un H apzīmē biezumu; Kāpēc tiek izgatavoti preturbumi? Tā kā to lieto kopā ar skrūvi, tad, uzstādot skrūvi, ņemot vērā skaistumu un drošību, kā arī pasargājot magnētu no bojājumiem (stiprais magnēts nav dzelzs, salīdzinoši trausls un viegli saplīst), tas ir veidots piltuves formā.

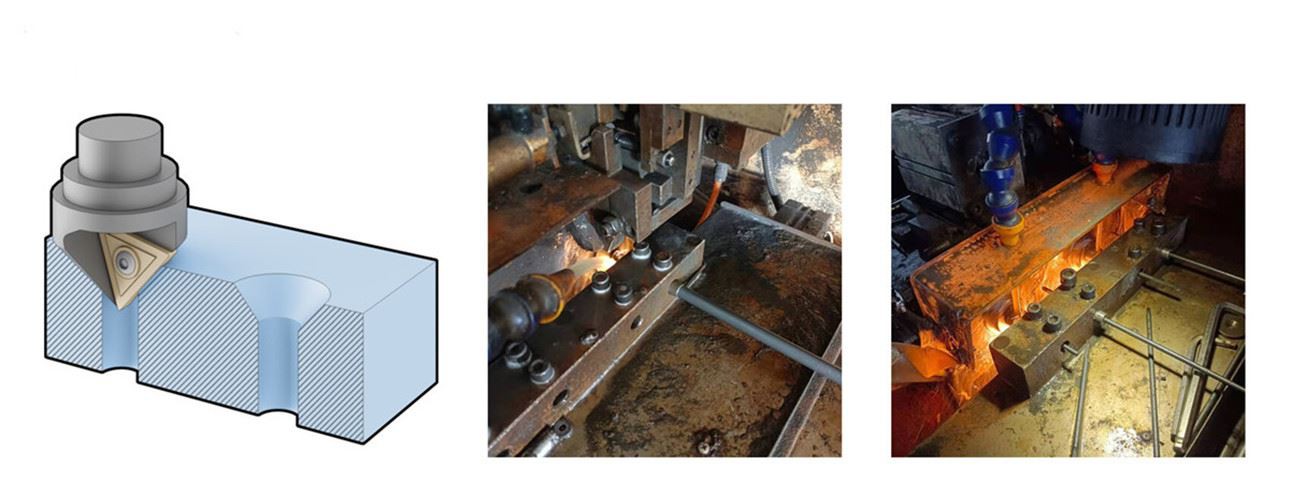

Neodīma iegremdētā magnēta apstrādes process

Papildus liela izmēra izstrādājumam ar regulārām formām, saķepinātam neodīma magnētam ir grūti sasniegt vajadzīgo formu un izmērus tieši magnētiskā lauka orientācijas formēšanas procesā esošo tehnisko ierobežojumu dēļ, tāpēc neodīma magnēta saķepinātās sagataves apstrādes process vienmēr ir neizbēgams, īpaši neodīma iegremdētā veidā. magnēts. Kā ciets un trausls metālkeramikas materiāls, saķepinātais neodīma magnēts tiek kritizēts par tā apstrādājamību, tāpēc tradicionālajā apstrādes tehnoloģijā tā apstrādes procesā var izmantot tikai griešanu, slīpēšanu un urbšanu. Caurumu apstrādes process ietver gan caurumu, gan iegremdētu caurumu. Iegremdētais caurums jāapstrādā, pamatojoties uz caurumu. Lai nodrošinātu koncentriskumu starp caurumu un iegremdēto caurumu, iegremdētā urbuma apstrādes procesā sagatave ir precīzi jānofiksē.

Tipisks pieejamais Hongyu Magnetic Countersink izmērs un pakāpe
