Ūdens plūsmas sensora magnēts

Daži ūdens plūsmas sensora magnēta ievadi

Ūdens plūsmas sensors ir sava veida ūdens plūsmas indukcijas instruments, kas izvada impulsu, strāvas vai sprieguma signālu caur indukciju ūdens plūsmā. Signāla izvadei ir noteikta lineāri proporcionāla ūdens plūsmai, līdz ar to to var apkalpot ūdens kontroles vadībai un plūsmas aprēķinu atkarībā no attiecīgās sarunas formulas un salīdzināšanas līknes. Faktiski ūdens plūsmas sensora magnēts kā ūdens plūsmas sensora galvenā sastāvdaļa jau sen ir bijis tipisks iesmidzināmā neodīma magnēta vai iesmidzināmā ferīta magnēta pielietojums.

Ūdens plūsmas sensora pamatprincips

Ūdens plūsmas sensors galvenokārt sastāv no vara vārsta korpusa, ūdens plūsmas rotora komplekta, vienmērīgas plūsmas sistēmas un zāles komponenta. Ūdens plūsmas sensors parasti tiek uzstādīts uz sildītāja ieplūdes atveres, lai mērītu ieplūdes plūsmu, un magnētiskā rotora bloks griežas, kad caur to plūst ūdens. Hallas komponenta izeja un atgriezeniskā saite atbilst pulsa signālam uz kontrolieri, pēc tam kontrolieris pielāgo proporcionālā vārsta strāvu un līdz ar to arī gāzes patēriņu atbilstoši plūsmas ātrumam.

Salīdzinājums starp diferenciālā spiediena ūdens gaisa savienojuma vārstu un ūdens plūsmas sensoru

Diferenciālā spiediena ūdens gāzes savienojuma vārsts ir mehānisks, ar sarežģītu struktūru un lielu tilpumu, bet vadības ķēde ir vienkārša; Ūdens plūsmas sensors ir elektrisks, ar salīdzinoši vienkāršu uzbūvi un mazu tilpumu, bet vadības ķēde ir sarežģīta.

Vēl svarīgāk ir tas, ka pirmajam ir augsts palaišanas ūdens spiediens un liela ūdensceļu sistēmas pretestība, tāpēc tas nav piemērots lietošanai lielas jaudas ūdens sildītājos, kas pārsniedz 10L / min; Pēdējam ir zems palaišanas ūdens spiediens un zema ūdensceļu sistēmas pretestība. Tas ir plaši izmantots lielas jaudas ūdens sildītājos virs 10L / min.

Par ūdens plūsmas sensora magnētu

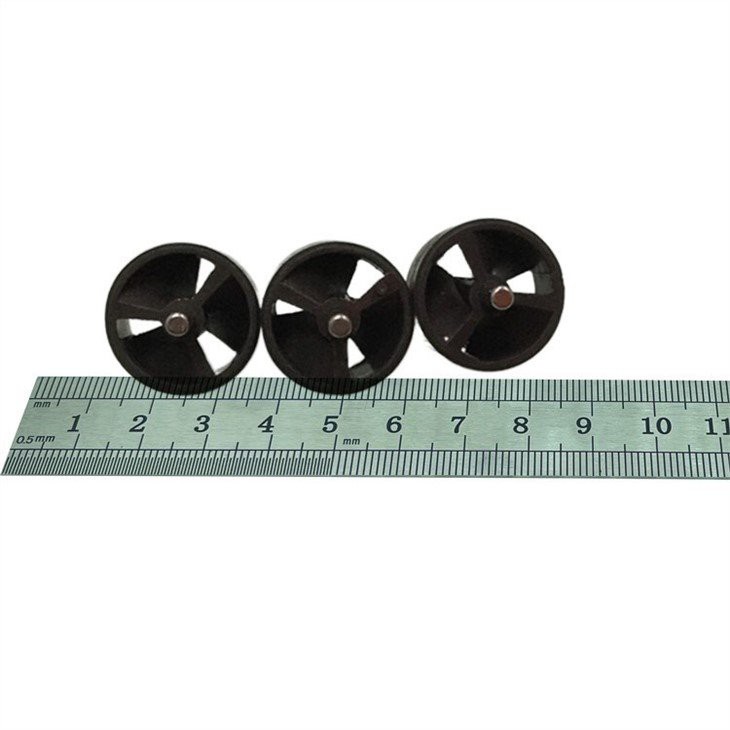

Ūdens plūsmas rotora komplekts galvenokārt sastāv no turbīnas slēdža korpusa, magnētiskā rotora un bremžu gredzena. Ūdens plūsmas sensora magnēts būtībā ir halles efekta sensora magnēts. Hall komponents vadīs, kad pret to vērsīsies dažādi magnētiskie stabi, un pēc tam vienreiz nogriežas.
