Ātruma sensora magnēts

Daži ātruma sensora ievads

Regulāras rotācijas ātruma mērīšanas metodes ietver magnētiskā lauka metodi, vibrācijas metodi un optisko metodi. Kā bezkontakta mērīšanas veids magnētiskā lauka metode nosaka magnētiskā lauka intensitātes izmaiņas, izmantojot magnētisko sensoru. Tādējādi apstipriniet rotācijas ātrumu atbilstoši laikam starp signāla impulsiem. Magnētiskais sensors rotācijas ātruma mērīšanai satur Hola efekta sensoru, indukcijas spoles sensoru un magnētiskās pretestības sensoru. Magnētiskās pretestības ātruma sensoram ir daudz priekšrocību salīdzinājumā ar indukcijas spoles sensoru un Hola efekta sensoru, tostarp:

1. Nulles ātruma mērīšana.

2. Plaša darba

3. Salīdzinoši plaša darba frekvence no 0 līdz 25 kHz.

4.Plaši darba temperatūras diapazoni.

5. Jaudīga elektromagnētisko traucējumu pretestība.

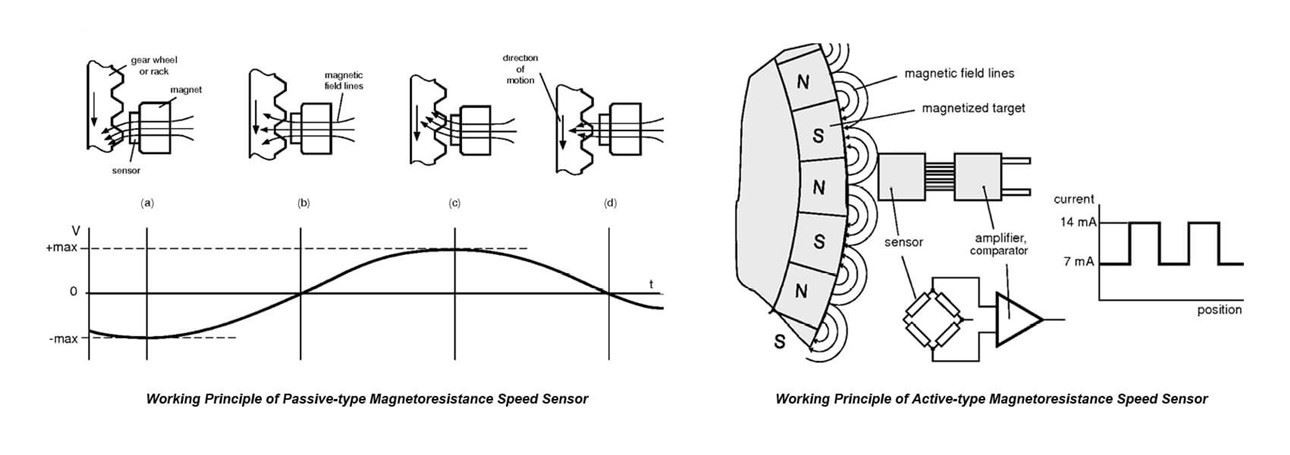

Magnētiskās pretestības ātruma sensora darbības princips

Reprezentatīvākais magnētiskās pretestības ātruma sensora pielietojums ir zobrata griešanās ātrums. Magnētiskās pretestības ātruma sensoru var iedalīt aktīvā tipa un pasīvā tipa. Feromagnētiskā materiāla zobratam ir jāizmanto pasīvā tipa ātruma sensors, kas savāca traucējumu signālu ap jutīgu mikroshēmu, ko izraisa izliektu zobu un ieliektu zobu rotācija, un pēc tam ieguva zobrata griešanās ātrumu. Aktīvā tipa pielietojums galvenokārt ir paredzēts nemagnētiska materiāla rotoram, un periodiski magnetizētam magnētam vajadzētu ieskauj rotoru. Rotoram griežoties, daudzpolu magnēta magnētiskais lauks griezīsies, tāpēc izejas signāls tiks mainīts sakarā ar periodiskām magnētiskā lauka izmaiņām, kas iedarbojās uz magnētiskās pretestības sensoru.

Par ātruma sensora magnētu

Sensora izejas signāla amplitūda ir atkarīga no magnētiskā lauka stipruma, ko nodrošina ātruma sensora magnēts, gaisa spraugas un zobrata formas. Acīmredzot ātruma sensora magnēta magnētiskā lauka intensitātes palielināšana vai attāluma starp sensoru un zobratu samazināšana veicina izejas signāla amplitūdas uzlabošanos. Hongyu profesionālā tehniskā komanda sniegs pietiekamu tehnisko atbalstu projekta izstrādes laikā, kā arī mēs uzkrājām lielu pieredzi kvalitātes kontrolē, izmantojot ABS riteņu ātruma sensora magnētu.
