GMR sensora magnēts

Daži GMR sensora ievadi

Leņķa un pozīcijas sensori, kuru pamatā ir Giant Magnetoresistance (GMR) Efekts, tiek plaši apkalpoti CNC mašīnām, transportlīdzekļa ātruma mērīšanai, bezkontakta slēdzim un rotācijas kodētājam. GMR sensoram ir zema jauda un skaļums, tikmēr uzticamība un izejas signāls ir salīdzinoši augsts.

Kas ir Giant Magnetoresistance (GMR) efekts?

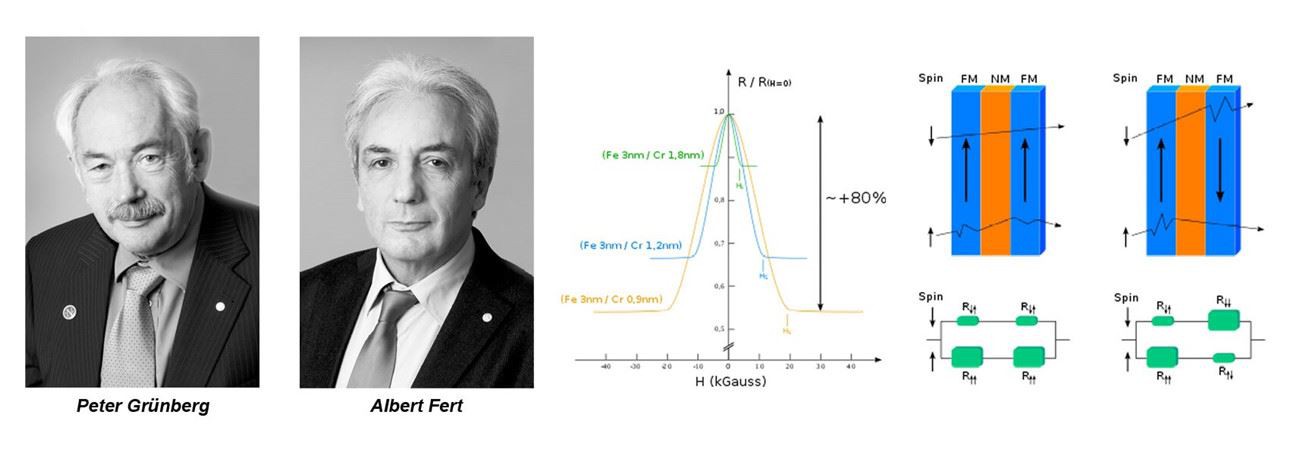

Magnetoresistance Efekts attiecas uz vadītāja un pusvadītāja pretestības maiņu zem magnētiskā lauka, tāpēc magnetoresitance vērtība, kas vairāk nekā 10 reizes pārsniedz magnētiskā metāla vērtību, un šo parādību sauc par Milzu magnetoresistances (GMR) efektu. Milzu magnetoresistence (GMR) Efektu atklāja gan Pīters Grunbergs, gan Alberts Ferts 1988. gadā, un tādējādi viņi ieguva Nobela prēmiju par atklāšanu 2007. gadā.

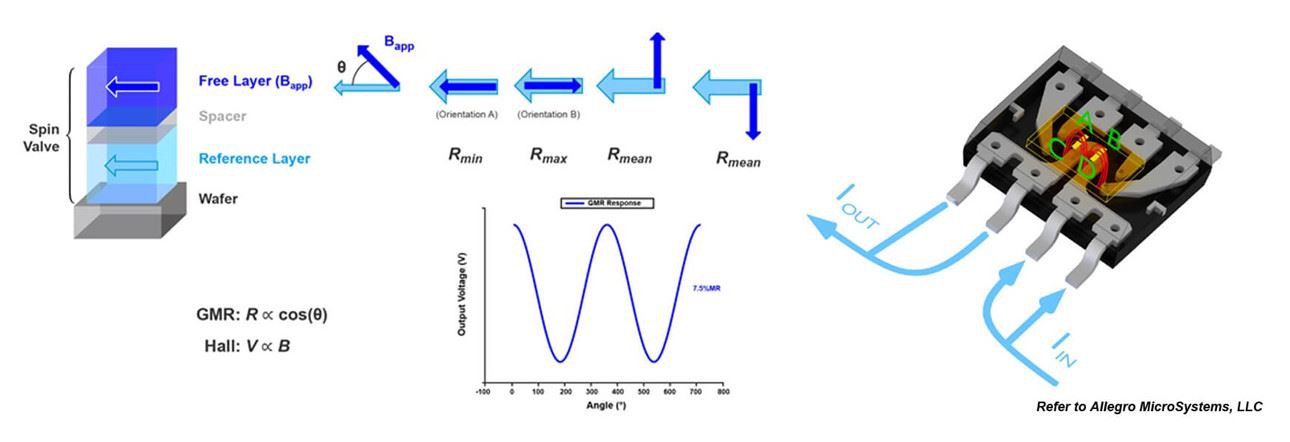

Viens no magnētiskajiem slāņiem tiek uzskatīts par atskaites slāni, kam ir fiksēts magnetizācijas virziens, un vēl vienu sauc par brīvu slānis, ka magnetizācijas virziens mainās līdz ar ārējā paralēlā magnētiskā lauka virzienu. Starplika starp brīvo slāni un atskaites slāni ir izgatavota no nemagnētiskas plānas plēves. Milzu magnetoresistence vērtību nosaka divu slāņu magnetizācijas virziena iekļautais leņķis. Zemākā vērtība tiks iegūta, kad brīvā slāņa magnetizācijas virziens un atskaites slānis ir vienādi, un pretējā virzienā būs iegūt augstāko milzu magnetoresistences vērtību.

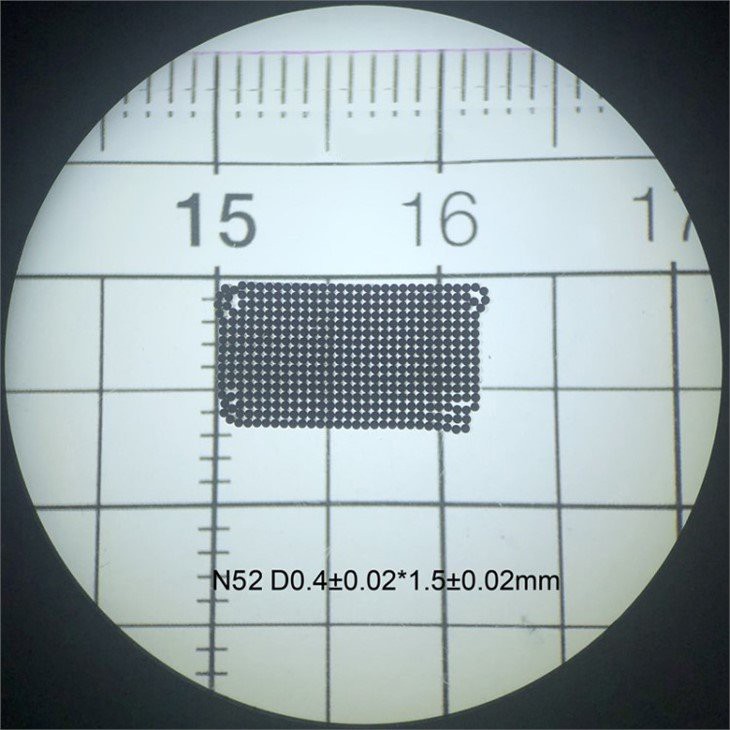

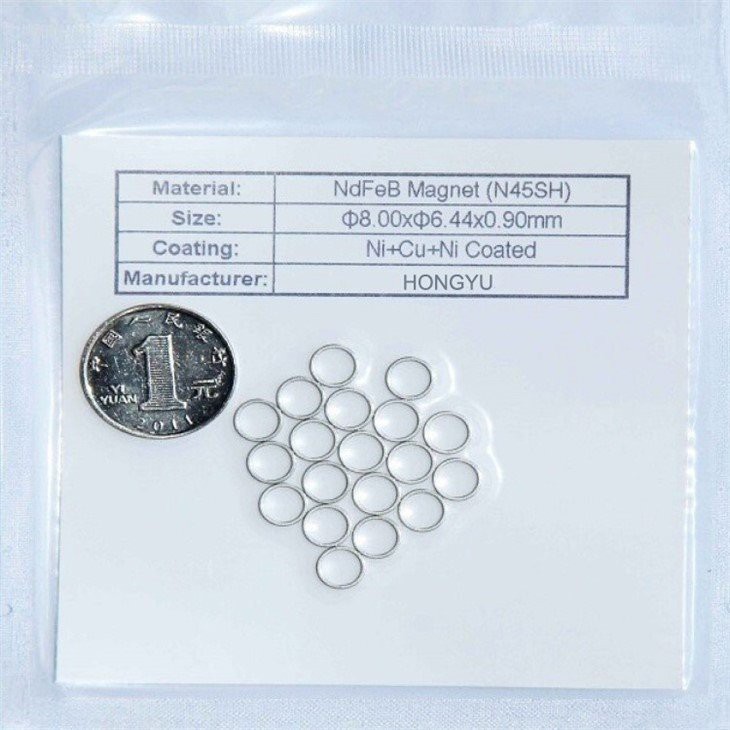

Par GMR sensora magnētu

Jāatzīmē, ka GMR sensors un Hall Effect sensors nosaka attiecīgi horizontālo magnētisko lauku un vertikālo magnētisko lauku pret magnēta atrašanās vietu. GMR sensora darbībai ir noteiktas prasības attiecībā uz magnētiskā lauka intensitāti, tāpēc GMR sensora magnētam jānodrošina pietiekami spēcīga magnētiskā lauka izturība norādītajā gaisa spraugā. Vai nu pārāk liels, vai pārāk vāja lauka intensitāte uzlabos papildus leņķa novirzi. Zema lauka intensitāte nevar veicināt magnetizāciju brīvā slāņa virziens sakrīt ar ārējiem magnētiskajiem laukiem, un pārāk spēcīga lauka intensitāte ietekmēs atskaites slāņa magnetizācijas virzienu. Hongyu ir arī apkopojis lielu pieredzi GMR sensoru magnētā, un Hongyu nodrošinās detalizētu tehnisko risinājumu atbilstoši gaisa spraugai, temperatūras diapazonam un stabilitātes prasībām.
