Īpaši augstas temperatūras SmCo magnēts

Samarium Cobalt magnētu izpētes vieta ietver augstas veiktspējas SmCo magnētu, temperatūras kompensētu SmCo magnētu un īpaši augstas temperatūras SmCo magnētu. Galvenā atšķirība starp īpaši augstas temperatūras SmCo magnētu un parasto Sm (Co, Cu, Fe, Zr)_zmagnēti ir samarija, kobalta un dzelzs saturs. The_Hcjparastā Sm (Co, Cu, Fe, Zr) vērtība_zmagnēti ir salīdzinoši augsti, tad koercivitāte strauji samazinās, palielinoties temperatūrai un maksimālajai darba temperatūrai T_wir tikai 300 grādi pēc Celsija. Lai gan īpaši augstas temperatūras SmCo magnēti ir pastāvīgā magnēta veids ar relatīvi zemu iekšējās koercivitātes koeficientu._Hcj. Tas ir izstrādāts, pielāgojot parastā Sm (Co, Cu, Fe, Zr) sastāvu un procesa parametrus._zmagnēti.

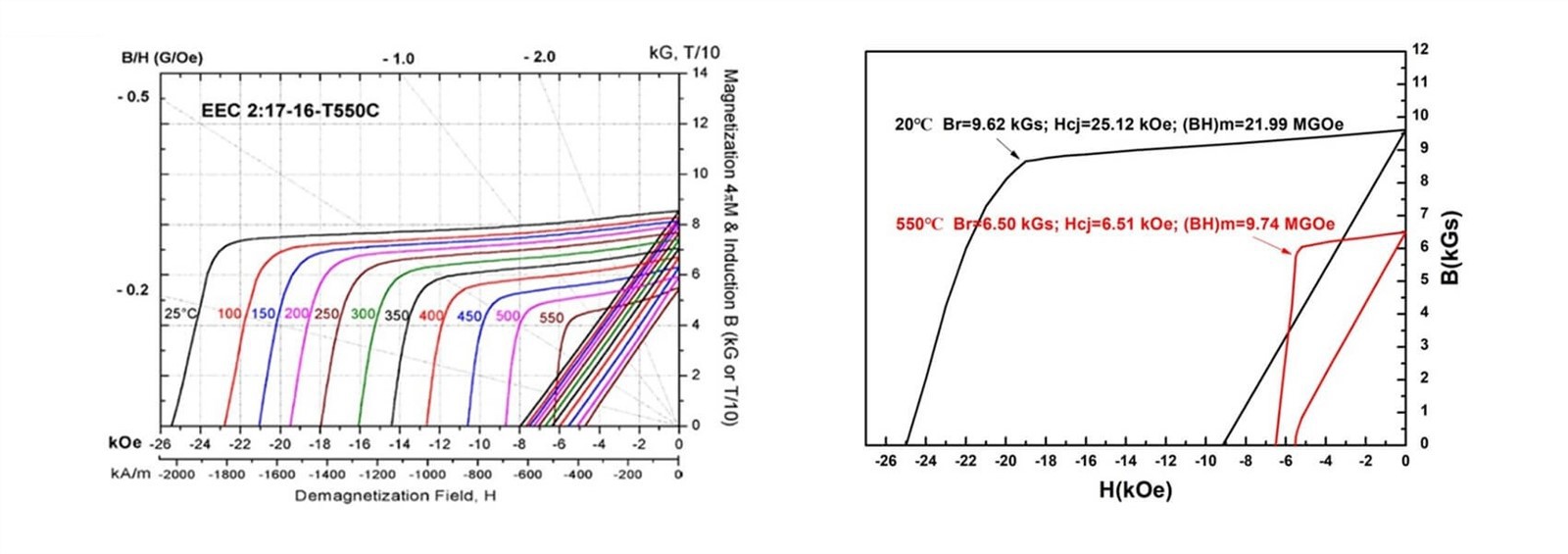

Pastāvīgo magnētu termiskā stabilitāte būtībā satur dubultas definīcijas. Pirmais ir temperatūras remanences koeficients_Brjābūt pietiekami zemai absolūtajai vērtībai, tad magnētiskā plūsma nedaudz mainās diapazonā no istabas temperatūras un augstas temperatūras. Vēl viena definīcija ir neatgriezenisks plūsmas zudums atvērtās ķēdes būtu pietiekami zems. T_wir pakārtots otrajai definīcijai, kuras pieprasījuma magnētiem ir pietiekami augsta istabas temperatūras iekšējā koercivitāte Hcj un zema_Hcj. Šo divu parametru kopējā ietekme var likt Hcj saglabāt augstāku vērtību augstā temperatūrā un tādējādi izvairīties no ceļa punkta parādīšanās otrajā kvadrantā. Lineāra BH līkne otrajā kvadrantā ir būtiska visiem dinamiskajiem lietojumiem, īpaši motoriem. Daudzi pētījumi liecina, ka samazinās absolūtā vērtība_Hcjvarētu uzlabot T_wefektīvi, salīdzinot ar istabas temperatūras uzlabošanu Hcj, kad sastāvs ir pamatā noteikts. Pētījumi arī ir parādījuši_Hcjir saistīts ar šūnu struktūras dimensiju Sm₂(Cu, Cu, Fe, Zr)₁₇. The_Hcjvērtība samazinās, samazinoties šūnu struktūras izmēram. Jo augstāks ir samarija un kobalta saturs, jo vairāk Sm (Co, Cu)₅šūnu robežfāzes, tādējādi labvēlīgi veidojot smalku šūnu struktūru un samazinot iekšējās koercivitātes temperatūras koeficientu. Īpaši augstas temperatūras SmCo magnētam BH līknes visā temperatūras diapazonā no 25 līdz 550 grādiem pēc Celsija tiek parādītas kā līnija bez ceļgala punkta. SDM jau ir apguvis īpaši augstas temperatūras SmCo magnēta masveida ražošanu, optimizējot daudzpakāpju termiskās apstrādes procesu un veidojot optimālu šūnu struktūru.
