Magnētiskā rotora bloks

Magnētiskā rotora bloks

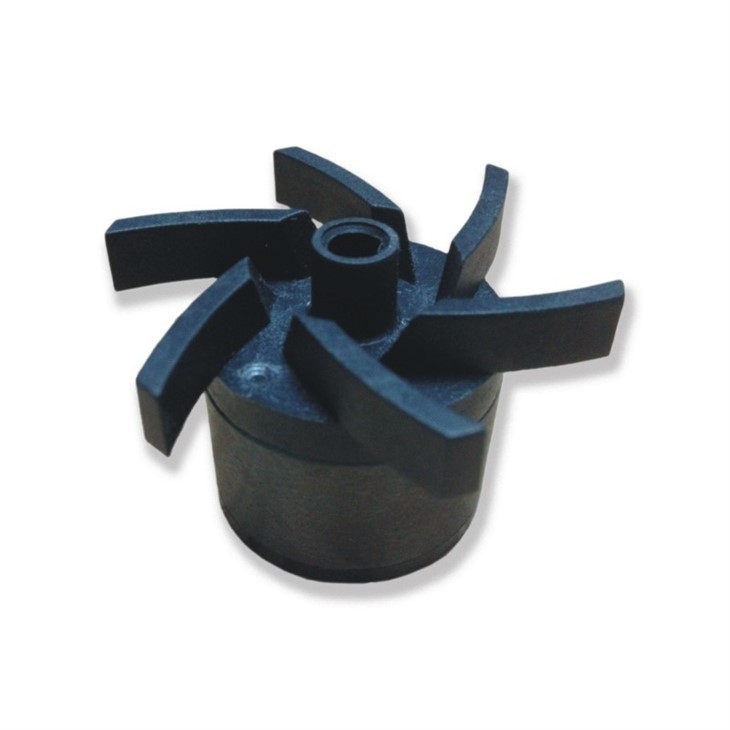

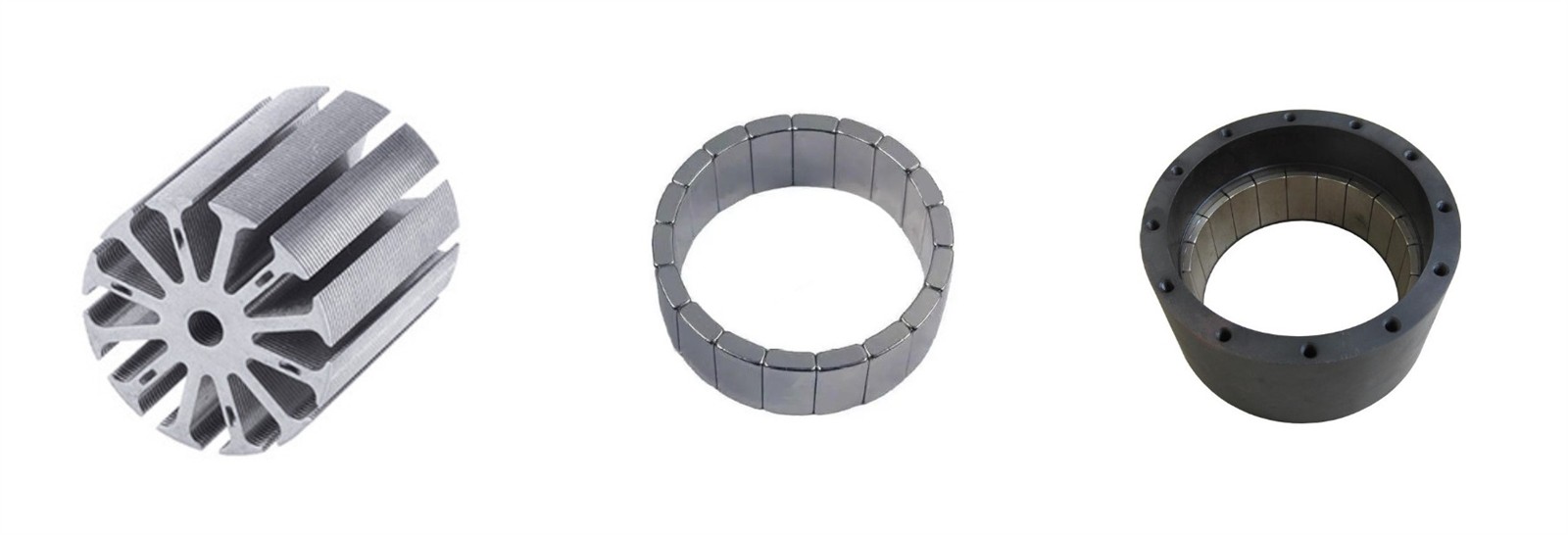

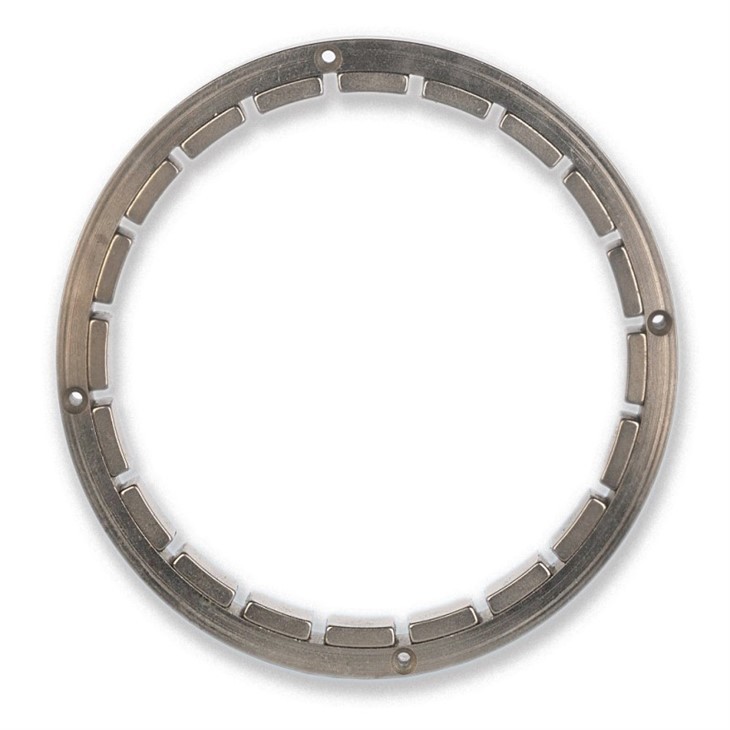

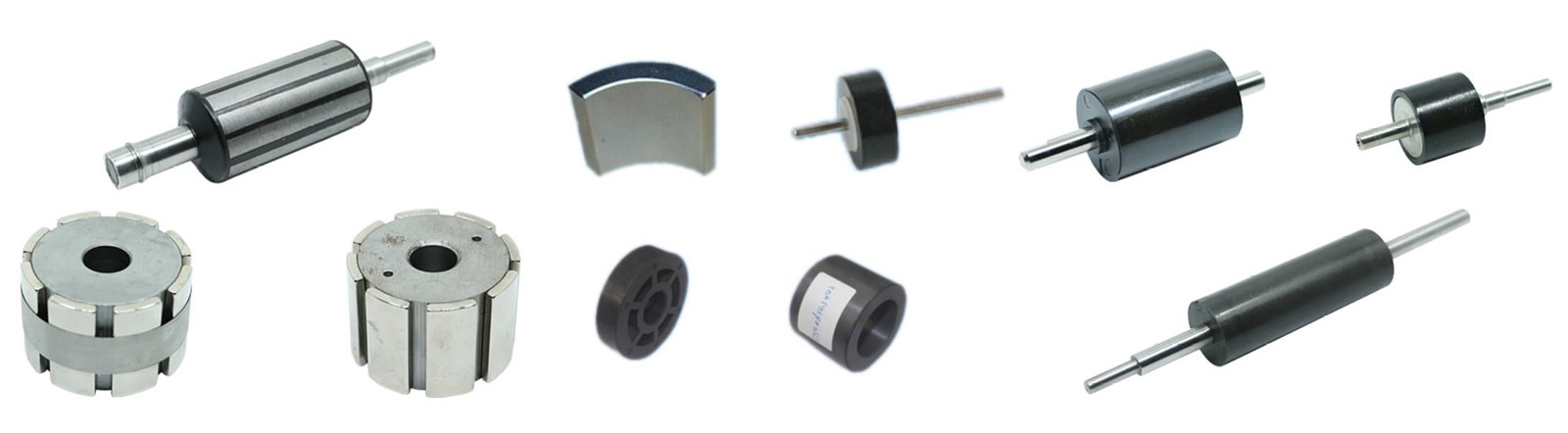

Rotoru bloki, kas ir viens no reprezentatīvākajiem magnētiskajiem mezgliem, sastāv no dzelzs detaļas un pastāvīgā magnēta. Faktiski atkarībā no pielietojuma, motora veida un montāžas procedūras rotoru komplektiem var izmantot savienotos magnētus, saķepinātā ferīta magnētus, saķepinātos Samarija kobalta magnētus un saķepinātos neodīma magnētus. Jāņem vērā, ka komplekti ir nodrošināti arī ar laminētiem magnētiem, kas ražoti, izmantojot magnētu segmentācijas tehnoloģiju, lai samazinātu virpuļstrāvas zudumus.

Struktūra:

Pastāvīgā magnēta rotora komplektā ietilpst rotora serde un rotora vārpsta. Rotora vārpsta iziet cauri rotora serdes vārpstas atverei un ir piestiprināta kopā ar rotora serdi. To raksturo tas, ka rotora serdes ārējā pusē ir vairāki izciļņi. Magnētiskās flīzes ir piestiprinātas attiecīgi starp diviem blakus esošajiem izciļņiem.

Tā kā rotora kodols ir aprīkots ar vairākiem izciļņiem un magnētiskā flīze ir piesprādzēta uz rotora dzelzs serdes caur izciļņa konstrukciju, tā var nodrošināt, ka magnētiskā flīze un rotora serde ir labi novietotas. Turklāt magnētiskās flīzes iekšējā puse un kontaktvirsma rotora serdes ārpusē ir pārklāta ar līmi, kas vēl vairāk nodrošina to, ka rotora serdeņa un magnētiskās flīzes montāža ir stingra un uzticama; turklāt uz rotora serdes ir vairākas cauri spraugas, kas efektīvi novērš rotora vārpstu no izcilas magnētiskās vadītspējas un magnētiskās plūsmas noplūdes, vienkāršas struktūras, vieglas montāžas un zemas ražošanas izmaksas.

Pielietojums:
Magnētiskā rotora komplekts tiek pielietots dažādās nozarēs un ierīcēs, kur nepieciešama elektriskās enerģijas pārvēršana mehāniskajā enerģijā vai otrādi. Daži izplatīti magnētisko rotoru komplektu lietojumi ietver:

1. Elektromotori;
2. Ģeneratori;
3. Magnētiskās levitācijas sistēmas;
4. Magnētiskie gultņi;
5. Magnētiskie savienojumi: magnētiskos rotoru mezglus izmanto magnētiskajos savienojumos, ko izmanto, lai bez fiziska kontakta pārnestu griezes momentu starp divām rotējošām vārpstām. Rotora bloka radītais magnētiskais lauks iziet cauri nemagnētiskai barjerai, ļaujot pārnest griezes momentu, vienlaikus saglabājot hermētisku blīvējumu. Magnētiskās uzmavas tiek izmantotas sūkņos, maisītājos un citos lietojumos, kur darbība bez noplūdēm ir kritiska;
6. Magnētiskie maisītāji: Laboratorijas magnētiskajos maisītājos tiek izmantoti magnētisko rotoru bloki. Šie maisītāji izmanto rotējošu magnētisko lauku, lai traukā iedarbinātu magnētisko maisīšanas stieni, atvieglojot šķidrumu vai šķīdumu sajaukšanu vai maisīšanu. Magnētiskos maisītājus parasti izmanto ķīmiskajās laboratorijās, farmācijas pētījumos un bioloģiskos lietojumos.
