Magnētiskā separatora magnētiskās ķēdes projektēšana un magnēta izmēra un materiāla ieviešana

Magnētiskā separatora magnētiskās ķēdes projektēšana un magnēta izmēra un materiāla ieviešana

Slēgtu cilpu, caur kuru koncentrējas magnētiskā plūsma, sauc par magnētisko ķēdi. Magnētiskā separatora magnētiskajai sistēmai ir jāģenerē noteikta stipruma magnētiskais lauks, un tai ir nepieciešams, lai lielākā daļa magnētiskās plūsmas magnētiskajā laukā tiktu koncentrēta caur šķirošanas telpu. Magnētiskās sistēmas polu augstums, platums, rādiuss un skaits, magnētisko potenciālu starpība starp blakus esošajiem magnētiskajiem poliem, pola solis, pola virsmas platuma attiecība pret pola spraugas platumu, pola forma un pola virsma, un attālums no pola virsmas līdz tā izvietojuma centram, attālumam un tā tālāk ir liela ietekme uz magnētiskā lauka raksturlielumiem.

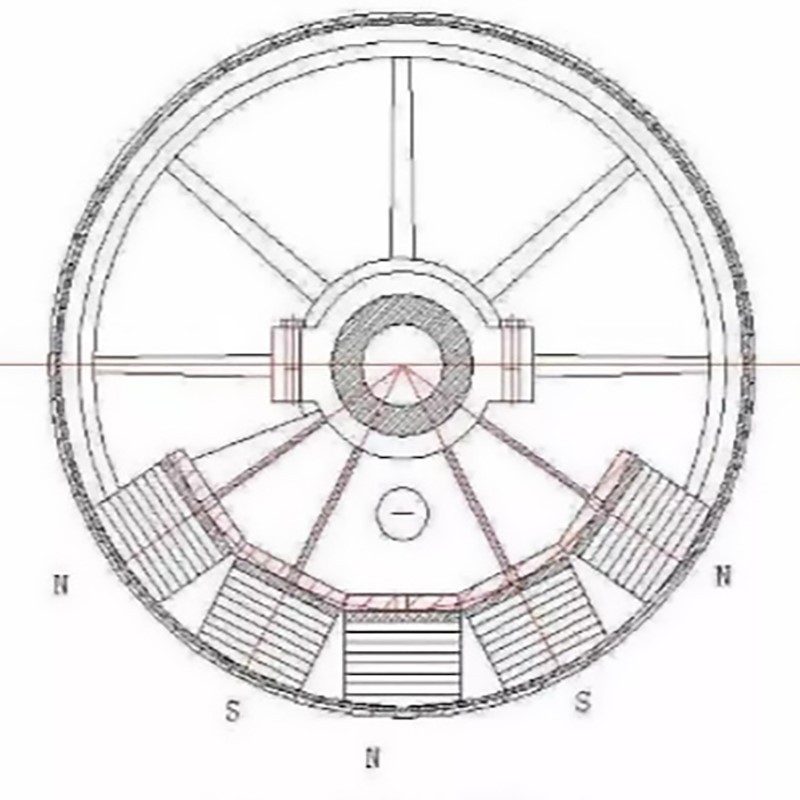

Kā parādīts attēlā, par piemēru tiek ņemts magnētiskais separators. Magnētiskās ķēdes daļa izmanto piecu polu magnētisko sistēmu. Katrs magnētiskais pols ir izgatavots no ferīta un NdFeB pastāvīgā magnēta blokiem un ir piestiprināts pie magnētiskās vadotnes plāksnes ar skrūvēm caur magnētiskā bloka centrālo caurumu. Iepriekš magnētiskā virzošā plāksne ir piestiprināta pie cilindra vārpstas caur kronšteinu, magnētiskā sistēma ir fiksēta, un cilindrs var griezties. Magnētisko polu polaritāte ir izkārtota pārmaiņus pa apkārtmēru, un polaritāte ir vienāda gar aksiālo virzienu. Veltnis, kas izgatavots no nerūsējošā tērauda nemagnētiska materiāla, ir iestatīts ārpus magnētiskās sistēmas. Nemagnētiskais materiāls tiek izmantots, lai neļautu magnētiskā lauka līnijām iekļūt atlases zonā caur cilindru un veidot magnētisku īssavienojumu ar cilindru. Tvertnes daļām, kas atrodas tuvu magnētiskajai sistēmai, arī jābūt izgatavotām no nemagnētiskiem materiāliem, bet pārējām jābūt izgatavotām no parastām tērauda plāksnēm vai cietas plastmasas plāksnēm.

Pastāvīgā magnēta separatoram pastāvīgais magnēts ir vissvarīgākā sastāvdaļa, un pastāvīgā magnēta kvalitāte nosaka tā darbības raksturlielumus. Magnētisko separatoru pastāvīgie magnēti parasti tiek izgatavoti noteiktā izmērā (piemēram, garums × platums × augstums=85 × 65 × 21 mm), tāpēc tos parasti sauc par pastāvīgo magnētu blokiem vai vienkārši magnētu blokiem. Pastāvīgā magnēta materiāli, kurus var izmantot kā magnētiskā separatora magnētisko sistēmu, ir pastāvīgā magnēta ferīts, alnico, dzelzs hroma kobalts un mangāna alumīnija dzelzs, samārija kobalta pastāvīgā magnēta materiāli un neodīma dzelzs bora pastāvīgā magnēta materiāli. Pašlaik galvenie pastāvīgo magnētu materiāli, ko izmanto sadzīves magnētiskās atdalīšanas iekārtās, galvenokārt ir pastāvīgā magnēta ferīts (stroncija ferīts, bārija ferīts), kam seko NdFeB pastāvīgā magnēta materiāli.

Magnētiskās sistēmas projektēšanā ir jāizvēlas, kuru pastāvīgo magnētu materiālu izmantot atbilstoši dažādu aspektu specifiskajiem apstākļiem. Ietekmējošos faktorus var apkopot šādos aspektos:

1. Magnētiskā lauka stiprums: norādītajā darba vietā jārada pastāvīgs magnētiskais lauks. Šī magnētiskā lauka stiprums nosaka, kāda veida pastāvīgā magnēta materiāls jāizmanto. NdFeB pastāvīgo magnētu magnētiskās īpašības ir daudz augstākas nekā ferīta.

2. Prasības attiecībā uz magnētiskā lauka stabilitāti, tas ir, pastāvīgo magnētu materiālu ietekmi un pielāgošanos vides faktoriem, piemēram, temperatūrai, mitrumam, vibrācijai un triecieniem.

3. Mehāniskās īpašības, piemēram, magnētu stingrība, elastība un spiedes izturība utt.

4. Cenas faktors
